Aparamenta de baja tensión

En los campos industriales y de infraestructura modernos, los requisitos de confiabilidad para los sistemas de distribución de bajo voltaje son cada vez mayores. Los gabinetes de distribución de bajo voltaje MNS, como un tipo de equipo de distribución de medio voltaje modular y multifuncional, se han convertido en un sistema de distribución y control indispensable en estos campos debido a sus configuraciones flexibles, alta confiabilidad y buena capacidad de expansión.

El armario de distribución de baja tensión MNS está diseñado de acuerdo con la norma internacional IEC60439 y la norma nacional GB7251.1. Adopta una estructura de armario altamente flexible que permite la instalación de diversos tipos y especificaciones de componentes según las necesidades de los usuarios y las diferentes ocasiones de uso. Este diseño no solo permite que el armario de distribución se adapte fácilmente a diversas necesidades de distribución y control de energía, sino que también facilita la incorporación de nuevos componentes según las futuras necesidades de expansión.

Una característica distintiva de los armarios de distribución de baja tensión MNS es su diseño modular. Gracias a la adopción de componentes estandarizados, los usuarios pueden seleccionar los interruptores, contactores, relés, dispositivos de protección, etc., adecuados a sus necesidades reales, logrando así una distribución y un control de energía eficientes. Este diseño modular no solo mejora la fiabilidad del armario de distribución, sino que también permite añadir fácilmente nuevos componentes según las necesidades de expansión futuras, garantizando así un desarrollo sostenible a largo plazo.

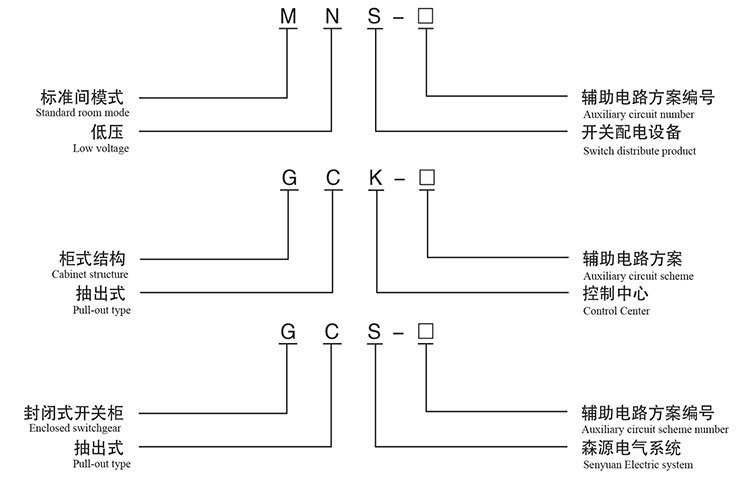

Modelo de producto y significado de MNS, GCK, GCS Modelo de producto y significado de MNS, GCK, GCS

Condiciones ambientales de servicio.

◆ Temperatura ambiente: -5℃~+40℃, la temperatura promedio dentro de las 24 horas no es superior a +35℃;

◆Altitud: 2000 m y menos;

◆Condiciones atmosféricas: aire limpio, humedad relativa no mayor al 50% a una temperatura máxima de +40 ℃, se permite una humedad relativa mayor a temperaturas más bajas (por ejemplo, 90% a +20 ℃), y se debe considerar el efecto de condensación que puede producirse por casualidad debido al cambio de temperatura;

◆El dispositivo está adaptado al proceso de transporte y almacenamiento a las siguientes temperaturas: entre los rangos de -25 °C a +55 °C y hasta +70 °C en un corto período de tiempo (no superior a 24 h), el dispositivo no debe sufrir daños irrecuperables a estas temperaturas límite y debe poder funcionar normalmente en las condiciones anteriores;

◆ Cuando el dispositivo se utilice en plataformas de perforación petrolera en alta mar y plantas de energía nuclear, se deberá firmar un acuerdo técnico separado.

Si no se pueden cumplir las condiciones anteriores, el usuario y el fabricante deberán negociar para resolver el problema.

Instrucción de pedido

Al realizar el pedido, el usuario deberá proporcionar la siguiente información

◆ Esquema del circuito primario y diagrama del sistema unilineal;

◆ Diagrama esquemático o diagrama de cableado del circuito secundario;

◆ Diagrama de disposición del dispositivo y diagrama de distribución de la sala de distribución;

◆ Especificación detallada y cantidad de equipos eléctricos instalados en cada dispositivo;

◆ Proporcione la corriente de trabajo y la corriente de cortocircuito de la barra colectora horizontal y seleccione la especificación de la barra colectora de acuerdo con el estándar de fábrica; si no se indica la especificación de la barra colectora, la seleccionará el fabricante;

◆ Sistema de barras colectoras Ll, ​​L2, L3, N, PE o Ll, L2, L3, PEN, si no se especifica, seleccionado por el fabricante;

◆ Proporcionar el nombre que se utilizará para cada circuito (limitado a 10 caracteres o menos) o, si no se proporciona, una placa de símbolo en blanco únicamente por el fabricante;

◆ La clase de protección de la carcasa del dispositivo (IP30, IP40), si la parte inferior del gabinete debe estar cerrada o no, si no se especifica, P30 y la parte inferior del gabinete no está cerrada;

◆ El color de la pintura de la superficie del dispositivo, si no se especifica, el color especificado por el fabricante.

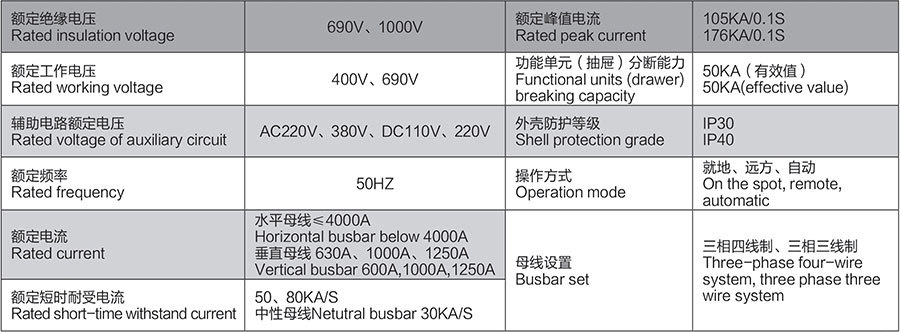

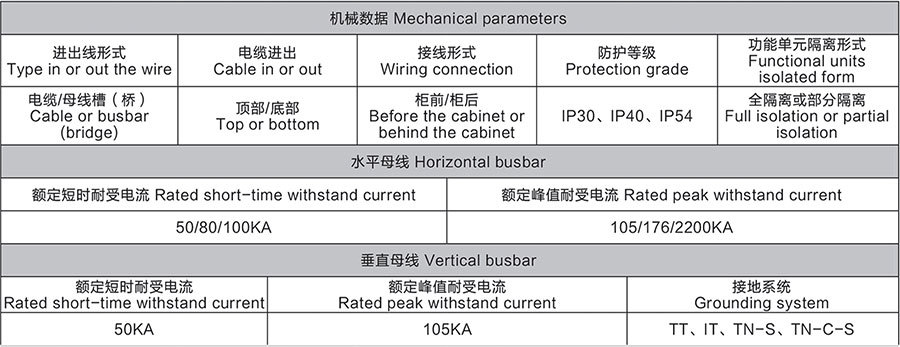

Parámetros técnicos de MNS

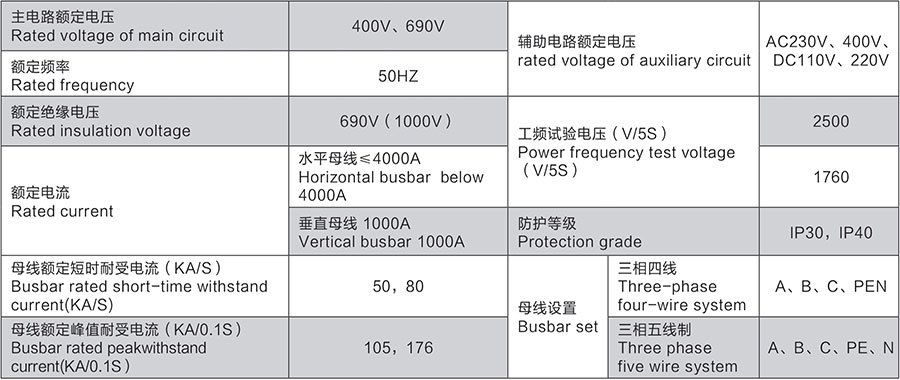

Parámetros técnicos de GCK

Parámetros técnicos de GCS
