Transformador sumergido en aceite

Transformador de puesta a tierra sumergido en aceite

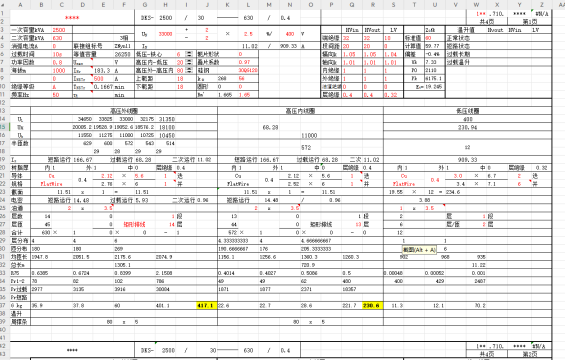

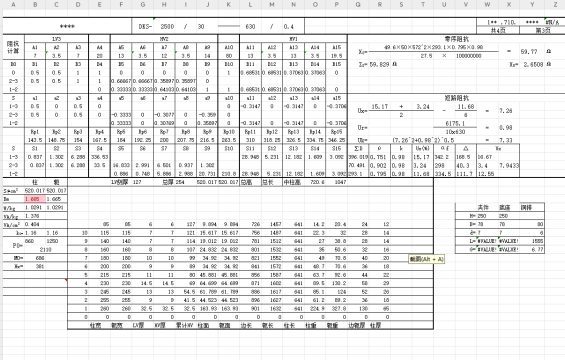

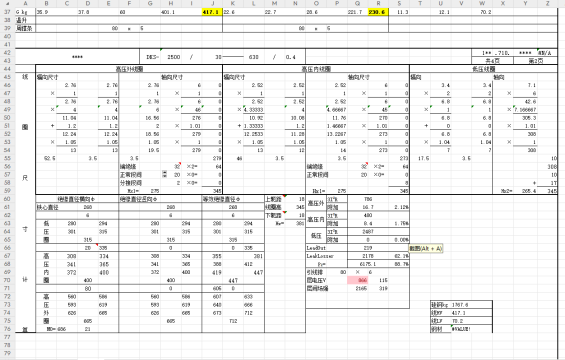

La función de un transformador de puesta a tierra es sacar el punto neutro para agregar una bobina de supresión de arco cuando el sistema está conectado en una configuración en forma de delta o Y. Este transformador adopta una conexión de tipo Z (también conocida como conexión en zigzag), que se diferencia de los transformadores ordinarios en que cada bobina de fase está enrollada en dos columnas magnéticas. La ventaja de esta conexión es que el flujo magnético de secuencia cero puede fluir a lo largo de las columnas magnéticas, mientras que el flujo magnético de secuencia cero de los transformadores ordinarios fluye a lo largo del circuito magnético de fuga. Por lo tanto, la impedancia de secuencia cero de un transformador de puesta a tierra tipo Z es muy pequeña (alrededor de 10 Ω), mientras que la de los transformadores ordinarios es mucho mayor.
